气缸安装方式和气缸选型

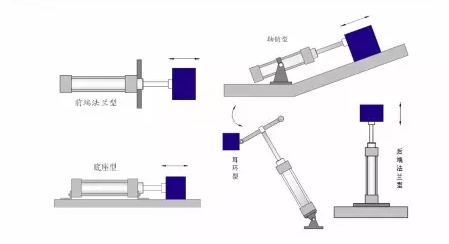

气缸安装形式的决定方法：根据负荷运动方向决定气缸的安装形式
| 负载运动方向 | 安装形式 | 注意事项 |
| 作业时负荷作直线运动 | 底座型 法兰型 | 固定气缸本体，使负荷的运动和活塞的运动方向在同意轴线上或平行 |
轴销型 耳环型 | 行程过长，或负荷的运动方向和活塞的运动方向不平行，而且不在同方向上，采用轴销型或单耳型的安装形式。 但是要注意不对活塞杆和轴承施加横向负载。 | |
| 运动中负荷在同意平面内摆动 | 轴销型 耳环型 | 使支撑气缸的耳环或插销的摆动方向和负荷的摆动方向一致。另外，活塞杆的前端的金属零件摆动方向也要相同 轴承上的横向负载时，横向负载值应在气缸输出力的1/20以内。 |
