旋转气缸由于其较为复杂的构造、工作方式、往往被大家所不熟悉，对气缸产品的选型存在很多疑问，特此整理分享：

旋转气缸是利用压缩空气驱动输出轴在一定角度范围内作往复回转运动的气动执行元件。用于物体的转拉、夹紧、阀门的开闭以及机器人的手臂动作等，旋转气缸按照内部结构分为齿轮齿条式和叶片式两大类。

从外表动作可以分为无行程中心角度旋转和旋转同时带下压上升行程。

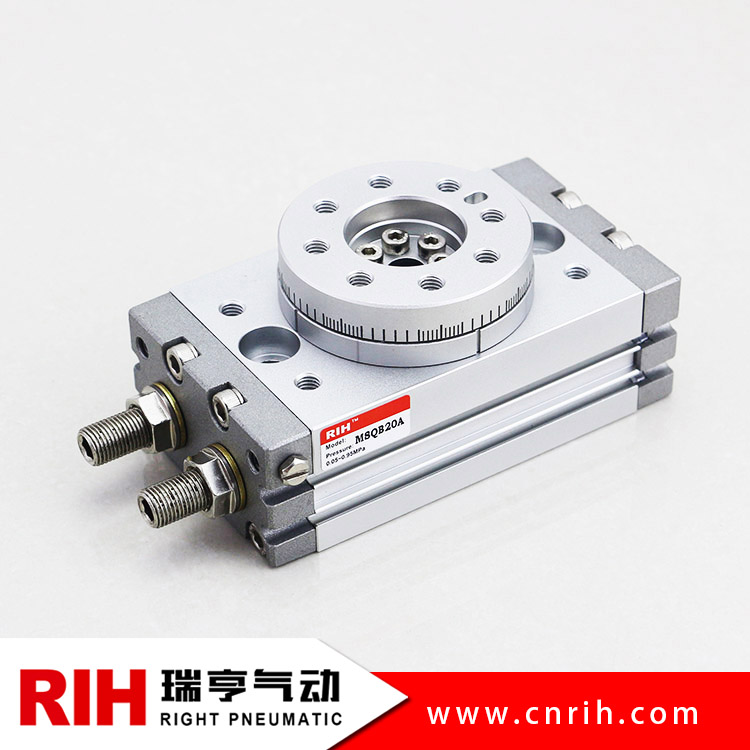

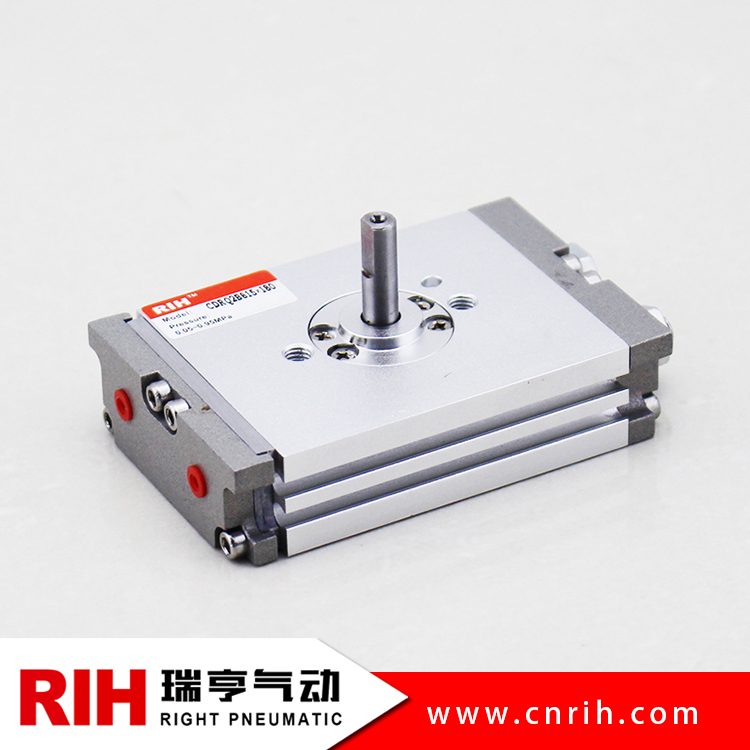

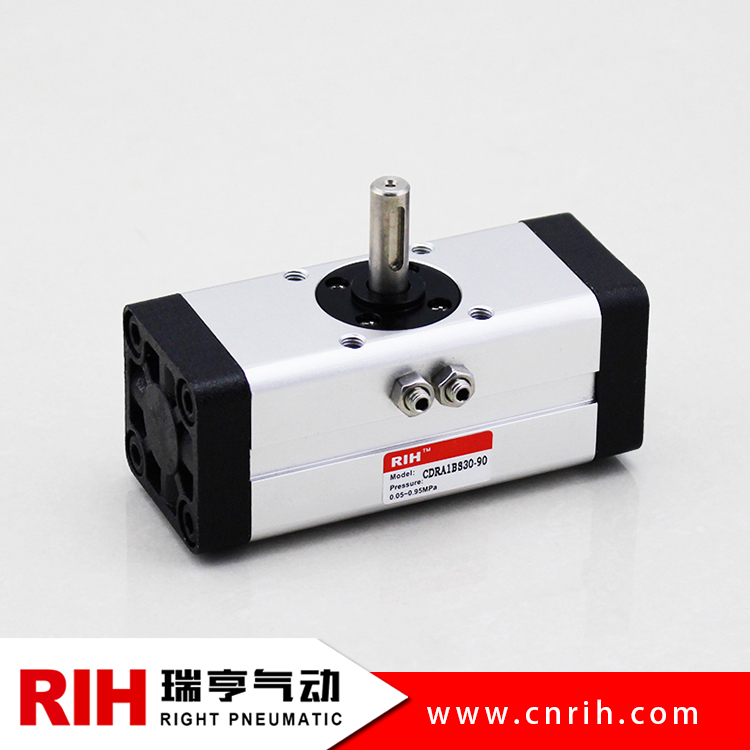

平面旋转是以某个中心点进行角度旋转，常见的有MSQB旋转气缸，CR1A和CRQB等旋转气缸，旋转角度从1-180度之间，**190度。通过调节螺钉进行旋转角度的控制，也可以安装缓冲器，运行也更加平稳。

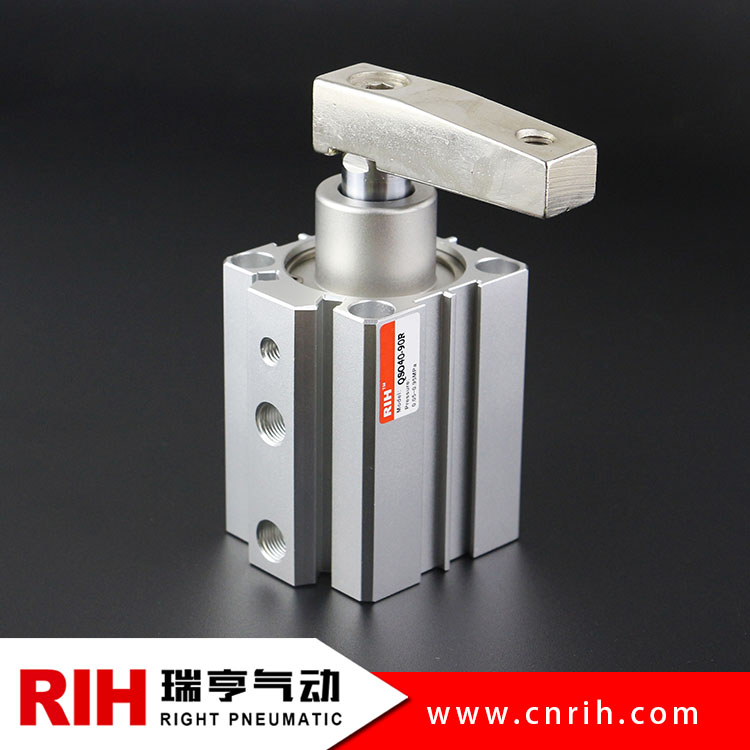

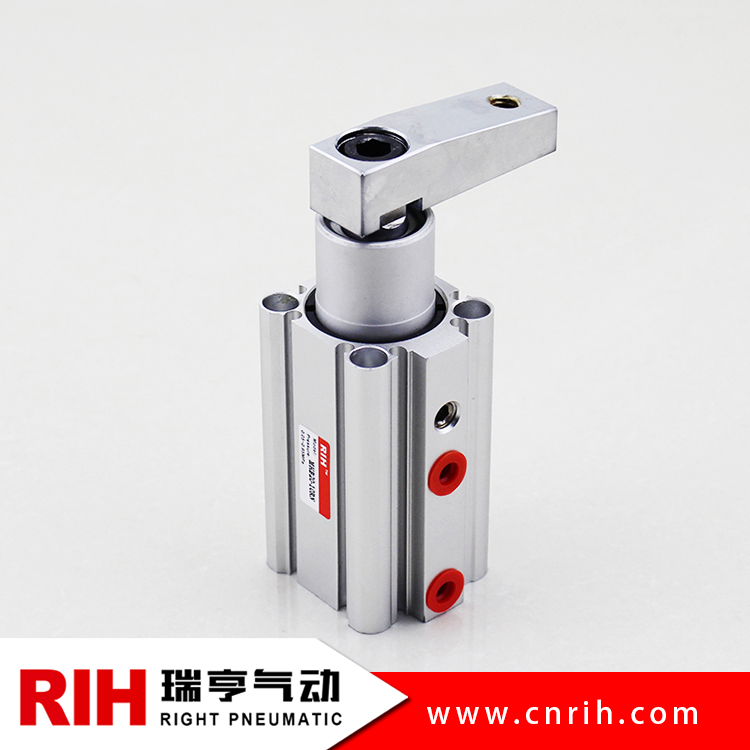

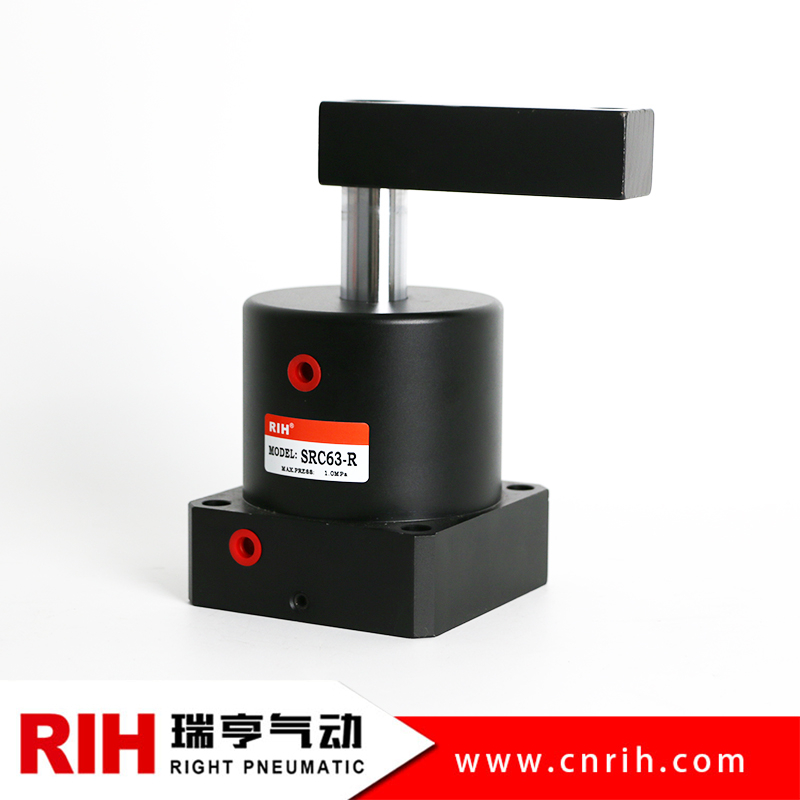

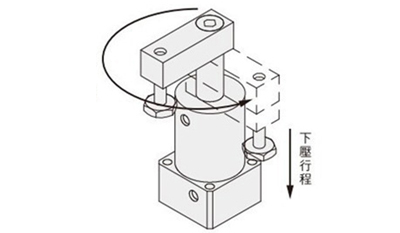

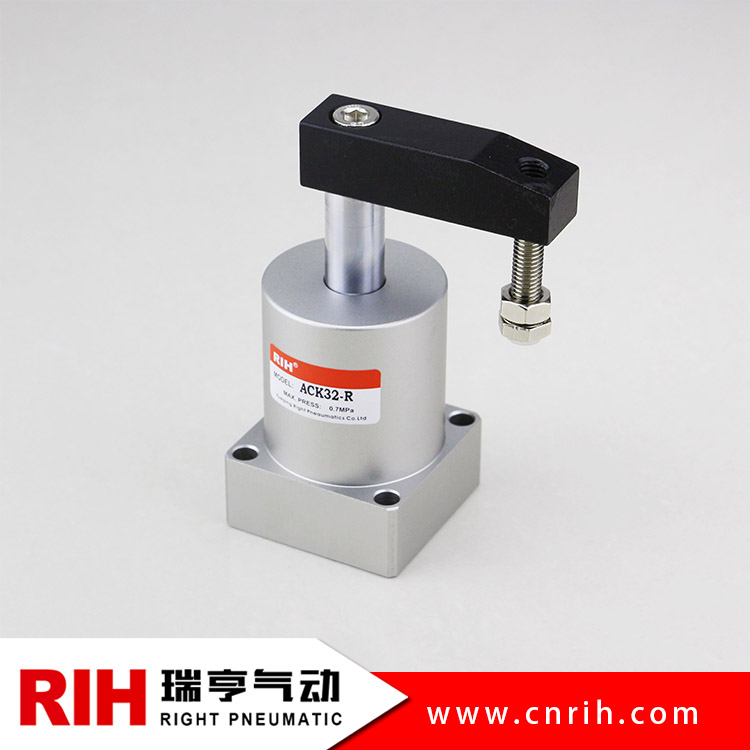

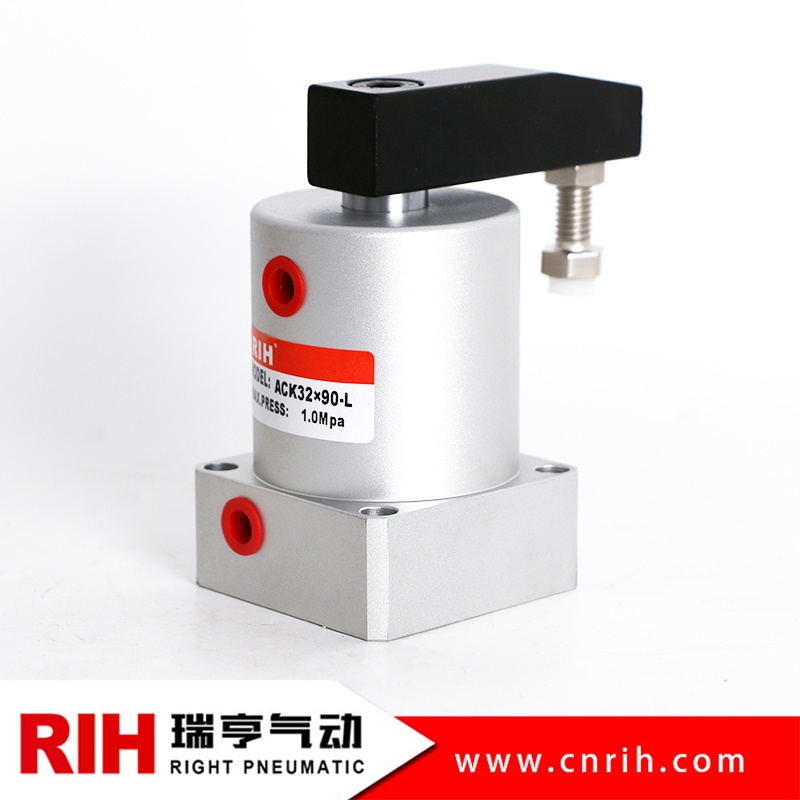

而旋转（转角）下压气缸在能够完成角度旋转动作的同时能继续完成下压夹紧工作，能重复运作。常用于高精度自动化生产车间，适合空间狭小的环境下安装使用，常见的有SRC转角气缸，MK转角气缸，ACK转角气

等，压缩空气通过活塞杆上的旋转槽和缸筒上的凸槽的的配合进行旋转驱动，在角度旋转的时候行程随着旋转的角度变化而变化，最后进行完成下压工作。
