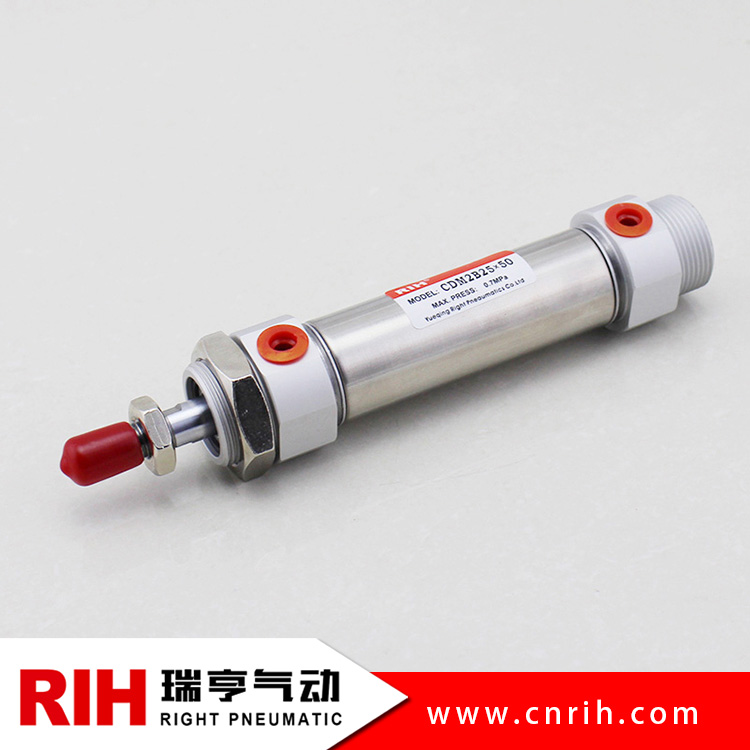

CM2系列不锈钢迷你气缸

SMC不锈钢迷你气缸活塞采用异性双向密封结构,尺寸紧凑,有储油功能。前后盖带固定式防撞垫,可减少气缸的换向冲击,多种后盖形式,使气缸安装方便。不锈钢迷你气缸前后盖与不锈钢缸体采用铆合滚包结构,链接可靠。缸体采用高精度不锈钢管,强度高,抗腐蚀。多种规格的气缸及气缸安装附件可供客户选择使用。

点击咨询 相关视频 资料下载
分享到:

SMC迷你气缸选型码

常用的有MAL铝合金迷你气缸型号,MA不锈钢迷你气缸,DSNU迷你气缸,CM2迷你气缸,CJ1、CJP、CJ2等微型迷你气缸。

迷你气缸的主要特点和优势,

1、迷你气缸缸径一般分为6.10.12.16.20.25.32.40mm不等。

2、结构尺寸紧凑,前后螺纹安装固定,能有效节省按装空间,可适用于高频率的使用要求

3、多种气缸安装附件可供选择,灵活多变。

如何进行标准气缸选型呢?**确认缸径和行程

迷你气缸选型

行程就是活塞杆伸出去和缩回来之间的误差距离,有些人会把气缸本身外露算行程,这都是错误的。缸径就是缸筒内壁的直径,一般量外径也是可以估算内径的大小,同等气压下,缸径越大出力越大。

国内常用的迷你气缸其功能都是一样的,主要差别是外形安装尺寸以及型号;

这是一个迷你气缸的基本外形图,后安装:标准尾巴CA安装只要确认K安装孔的大小和中心点到气缸活塞顶端的就可以代替。

迷你气缸尺寸图

前安装要确认AB的距离和螺纹的大小就可以,只要后面安装空间足够,尾端是平尾还是CA都没关系。

迷你气缸选型

瑞亨气动服务于自动化配套与解决方案,值得信赖的气缸厂家
