气缸出力表_气缸推力计算公式
发布时间:2021-05-14 03:00:10 / 点击量:96918 / 返回上一页

瑞亨气动提供最全面的气缸理论输出力表以及计算方法,专注服务于自动化系列配套与解决方案。

气缸的输出力跟行程长短无关,如:

气压0.5Mpa (5.0985811公斤力/平方厘米(kgf/cm2))

缸径50mm(5cm)

气缸截面积=3.14X(5/2)^2=19.63(平方厘米)

所以,0.5Mpa下的理论出力=5.0985811*19.63=100.085(公斤力)可直接参考下面出力表

但仅为理论出力,实际要根据工况情况

气缸理论出力

气缸实际输出力N=A*F

(假设气缸50~500mm/s运行,50缸径气缸.在0.5Mpa气压下理论出力为100公斤,100公斤X0.5等于50公斤为实际出力

对于静负载(如夹紧,低速铆接等), F2阻力很小,A≤0.7;

对于气缸速度在50~500mm/s范围内的水平或垂直动作, A≤0.5;

对于气缸速度大于500mm/s的动作, F2影响很大, A≤0.3。



举个例子,我们估算某场合需要选用一个缸径Φ40mm的气缸,这就是底线,但完全没有必要说,给个安全系数,然后选一个“精确”缸径,实际的做法,应该是根据各种考虑,可能会选缸径Φ50mm或者Φ63mm乃至Φ100mm

气缸直径的确定,需根据负载大小,运行速度和工作压力来决定

(1)确定有关负载重量:负载条件包括工件,夹具,导杆等可动部分的重量。

(2)选定使用的空气压力:供应气缸的压缩空气压力

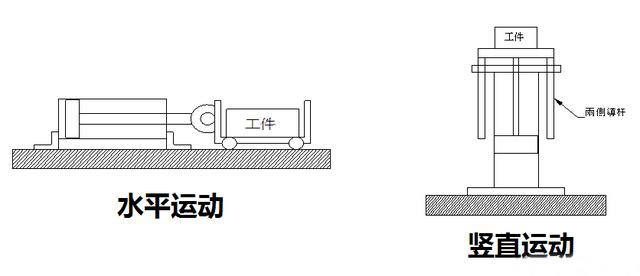

(3)动作方向:确定气缸动作方向(上,下,水平)

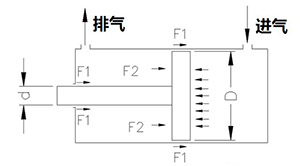

气缸出力方向

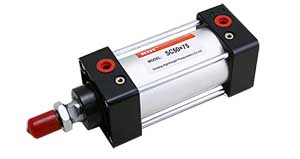

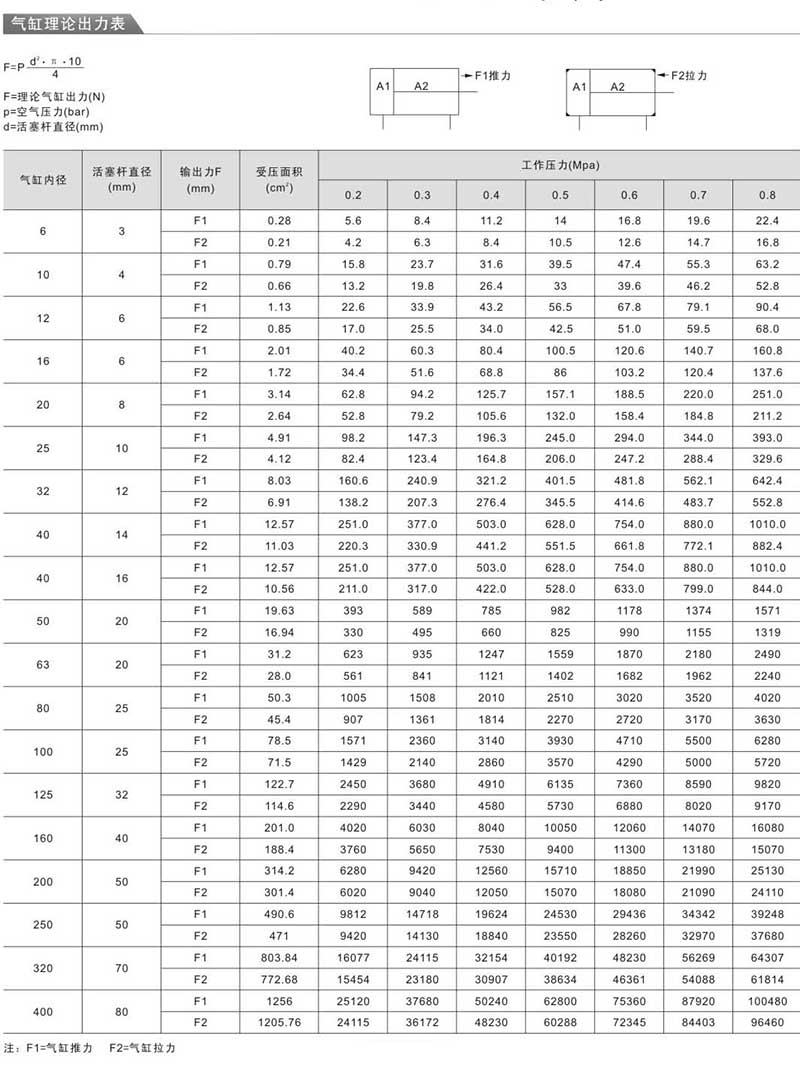

标准单杆气缸理论输出力表

气缸出力表

气缸理论输出力

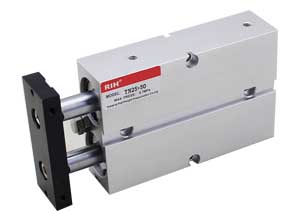

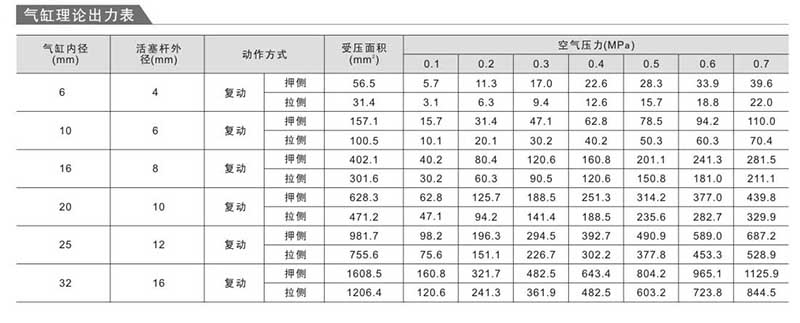

双杆气缸理论输出力表


双杆气缸理论输出力表

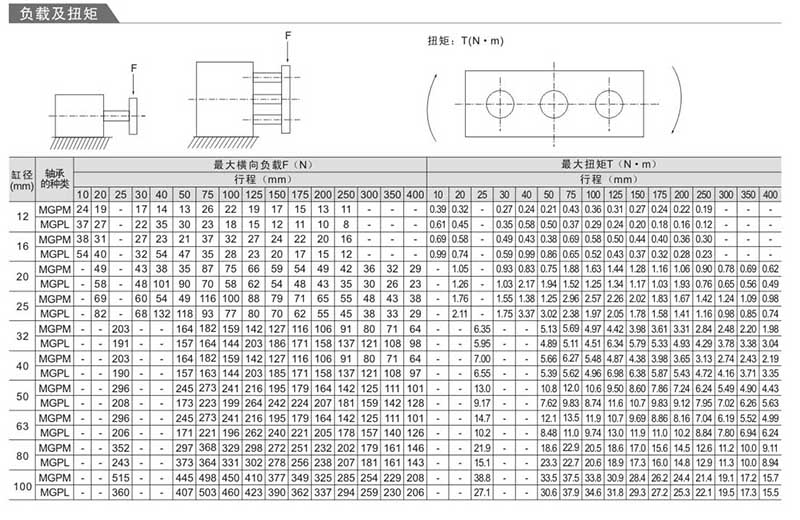

三杆气缸横向负载及扭矩受力表

气缸理论输出力

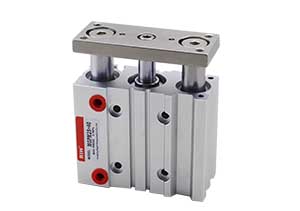

三杆气缸理论输出力
