机械式无杆气缸的应用领域_气动元件
发布时间:2019-02-14 06:17:02 / 点击量:13049 / 返回上一页

机械式无杆气缸应用领域

无杆气缸被广泛地应用于机械手、波峰焊接机、自动点胶机、丝移印机、喷涂设备、飞刀装置、吹塑机、吸塑机、包装机械、橡胶机械、皮草机械、纺织机械、雕刻机械、运输系统、物流设备、自动门(交通铁路行业)、机床自动化设备等等,可以说应用非常之广泛。下面主要结合一些行业讲解的机械式无杆气缸的应用领域:

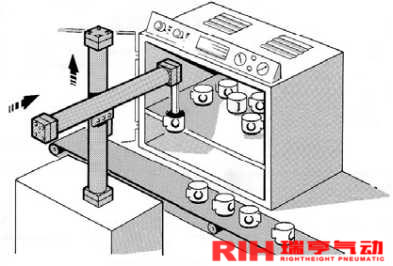

1:高温应用-瓷器搬运

将输送线上的瓷器放到炉子中.空间非常有限,采用两个无杆气缸实现上下水平运动.气缸可以耐高温120℃。

机械式无杆气缸应用瓷器搬运

2:防爆场合应用-爆炸物输送

这是一个炸药工厂的输送装置,将一个圆形爆炸物推倒一个水箱里冷却.实际安装空间非常有限,成本预算低,排除使用导轨.最终采用无杆气缸,具有一定导向作用,紧凑可靠。

机械式无杆气缸应用爆炸物输送

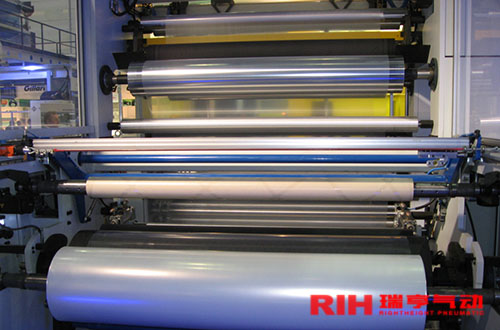

3:高速应用-飞刀装置

气缸可高速移动结构简单,安装方便,容易改变切割长度,降低刀片成本,效率高维护容易,许多大的塑料机械公司选用机械式无杆气缸做飞刀装置

机械式无杆气缸应用飞刀装置

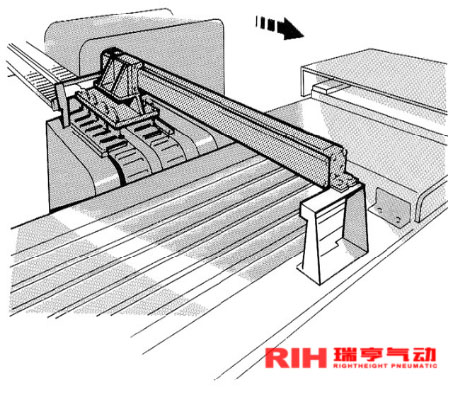

4:无尘应用-药品输送装置

药品输送线要求洁净度高,运行直线度高,空间有限.采用防尘无杆气缸,成本低,带导轨,满足严格的卫生要求,容易维护。

机械式无杆气缸应用药品运输

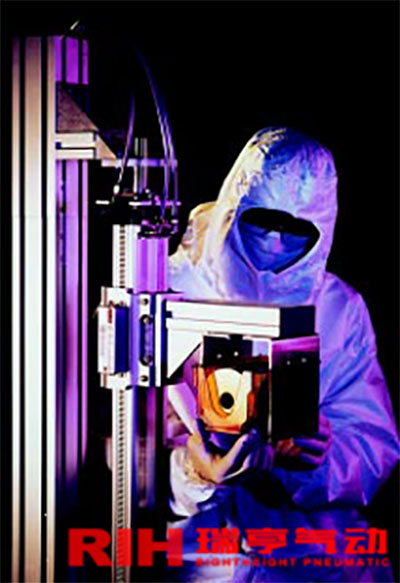

5:无尘应用-微电子行业

这是微电子行业的一个输送系统将一个低位置的产品拾放到高位置的输送线上洁净等级CLASS10速度可以很慢25mm/sec如果需要精确定位,还可以选用测量系统SFI,和PLC连接,精度可达+/-1mm

机械式无杆气缸应用微电子行业

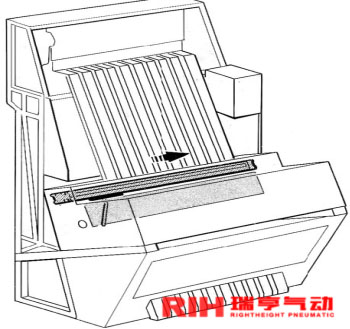

6:典型产品应用-色选机

色选机是靠光线来进行筛选的,射出光线的荧屏经常需要清理,采用无杆气缸进行定时清理是最理想的装置.高频阀的频繁开启需消耗大量的空气,且对压缩空气的清洁度要求很高,贺尔碧格提供专供高频阀使用的过滤器元件安装容易,维护方便,性价比高。

机械式无杆气缸应用烟草机械

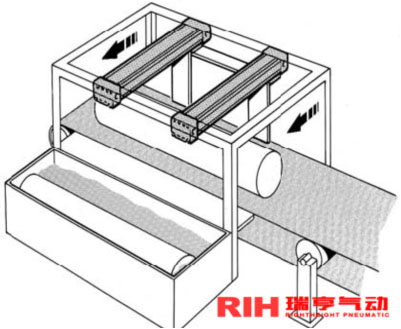

7:典型产品应用-烟草机械行业的输送线

烟草从平移线上转移到翻转线上,用两个平行的无杆气缸即可.效率和产量提高50%、低维护、自动化控制、节省劳动力、省空间。

机械式无杆气缸应用酿酒厂


8:典型产品应用-酿酒厂码垛

将空的小桶支撑架从地上拾放到一个加载台上.采用一个无杆气缸代替原来的链条起吊机构.不晃动,定位准,一个人操作,安全性高,维护少

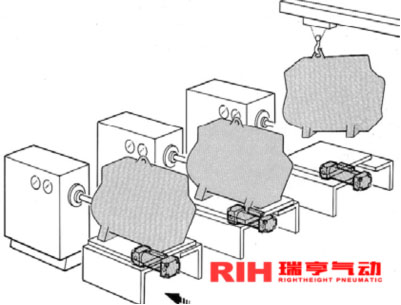

9:汽车行业应用-发动机测试线

将发动机从负载台上移动到测试台上,由于空间有限必须采用无杆气缸维护方便,大大节省劳动力,提高效率。

机械式无杆气缸应用发动机测试线

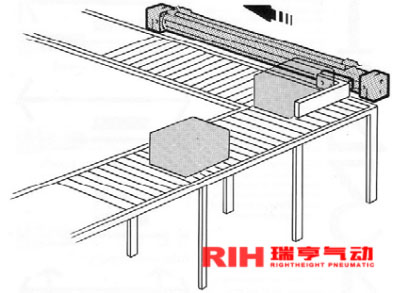

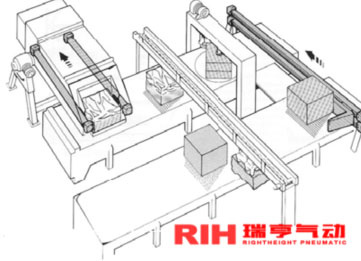

10:经典产品应用-生产线上搬运

通过无杆气缸改变产品移动方向,非常节省劳力,生产效率高,安装方便,费用低廉。

机械式无杆气缸应用生产线


当然机械式无杆气缸的应用领域肯定不止这些,不管应用什么领域,无杆气缸的质量如果得不到保障,那出现问题,影响的不单单是一个点,可能整个工作线都会停止。
