二位五通电磁阀工作原理与常见故障介绍
发布时间:2017-09-30 01:44:45 / 点击量:17087 / 返回上一页

二位五通电磁阀常见问题和原理介绍


二位五通电磁阀工作原理

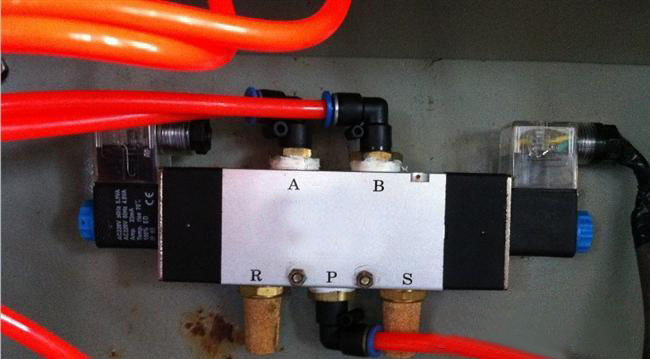

       五通是有五个通道通气,其中1个P与气源连接,两个A/B与双作用气缸的外部气室的进出气口连接(与气动阀等连接),两个(R、S)与内部气室的进出气口接连(排气作用),图示的两位五通电磁阀为双电控(即双线圈),出去的AB与一个气动阀的气缸连接,气缸上部通气是开阀时作用,气缸下部是关阀是作用。

       线圈电压等级一般采用DC24V、AC220V等。靠近A的线圈带电,气路---P--A就通了,A出去的管道上就有气了;同理靠近B的电磁线圈带电,PB也通了。R,S是2个排气孔,图上看到的铜色的是消音器。

我们做控制设计就是控制这个电磁线圈的得电失电了,需要注意的是气路和阀门限位的联锁关系不能搞错,就是控制关阀的气路的电磁线圈必须和关到位的限位联锁,控制关开阀的气路的电磁线圈必须和开到位的限位联锁;现场有可能会接错线的或者接错气路的,送电前检查下A/B出口的气路即可判断是否正确。

如果线圈只是单控了,那只能完成电动开阀或者关阀的功能(就看线圈那个通电了)
